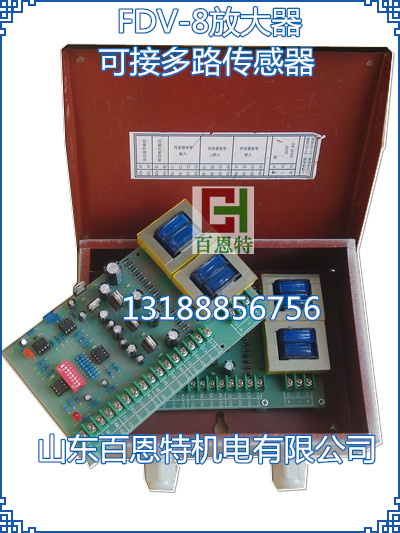

FDV-Ⅱ放大器(3路) 称重放大器 皮带秤放大器 fdv-8放大器

点击图片查看原图
单价: 260.00
品牌: 未填写
销量: 累计出售 0 件,0 个订单
评价: 已有 0 条评价
库存: 还剩 3333
人气: 已有 81 人关注
更新: 2017-11-22
立即购买   加入购物车
公司基本资料信息






FDV型信号放大器说明书



    信号放大器的作用是将传感器输出的弱信号放大成微机可以接收的大信号。放大器在使用时要调整两个数据,一个为放大倍数,另一个为零点值。

  • 放大倍数的调整

信号放大器内部线路板上有一个八位的拔码开关,用来调节放大器的放大倍数。放大倍数一般调整到当在秤体上放1kg物体时,微机屏幕上的模拟数增加10-20个数,物料流量小的放大倍数可大一些,物料流通渠道量大的放大倍数应小一些。

  • 放大器零点的调整

信号放大器面板上的调零旋钮用来调整放大器输出信号基点的大小,当秤体上没有物料时,调节调零旋钮使放大器输出电压信号在0.6V左右,微机屏幕上显示模拟数500左右,即秤体皮重对应的模拟数字。

信号放大器的接线

  1. 四芯航空插头连接传感器

1(+)、2(-)脚接传感器的输出信号,正常信号为20MV;

3(+)、4(-)脚为传感器提供电源,正常12V±1。

2、红(+),黑(-)端子输出信号(0-5V或4~20MA)

3、小二芯接交流220V电源。
